– Skräddarsydda lösningar för exklusiv arkitektur –

Skräddarsydda lösningar för exklusiv arkitektur
– Stora och tunga dörrar utgör ofta en utmaning, inte bara i modern arkitektur utan även i befintliga byggnader och historiska landmärken. Oavsett om det är moderna glasdörrar, massiva trädörrar eller sofistikerade designföremål, måste stängningssystemet tillförlitligt hantera tunga belastningar samtidigt som det passar sömlöst in i den övergripande arkitektoniska designen.

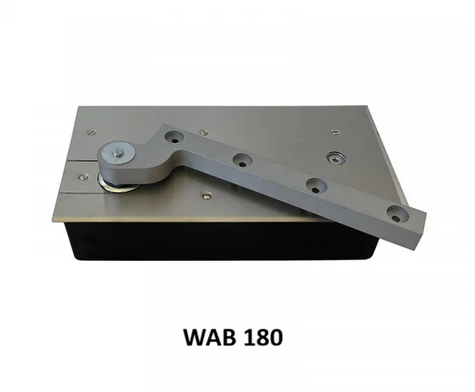

Golvstängaren DICTATOR WAB 180 är speciellt utformad för att uppfylla dessa krav. Den har tillverkats i Tyskland i många årtionden och stänger tillförlitligt dörrar med en vikt på upp till 600 kg. Den är infälld i golvet så att den är praktiskt taget osynlig. Detta gör den till rätt lösning för många dörrar som helt enkelt är för tunga för andra dörrstängare:

WAB 180 inom monumentbevarande: osynlig teknik för historisk arkitektur

Inget av detta var ett problem för WAB 180. Dessutom var golvfjädern djupare nedsänkt i golvet så att den kunde täckas med en stenplatta. Detta gör den helt osynlig för besökare, bevarar kyrkans historiska karaktär och låter kyrkobesökarna fortfarande njuta av en uppvärmd interiör.

Heliga Andens kyrka i Heidelberg (Tyskland) stod inför en gemensam utmaning: Hur kan en historisk byggnad renoveras för att bli energieffektiv utan att kompromissa med dess historiska utseende? De behövde en dörrstängare som omedelbart stängde de eftermonterade glasdörrarna efter varje öppning. Den särskilda svårigheten: mycket tunga glasdörrar med en förskjuten vridpunkt och specialbeslag som kunden tillhandahöll.

WAB 180 för specialdesign: säker stängning av stora svängdörrar

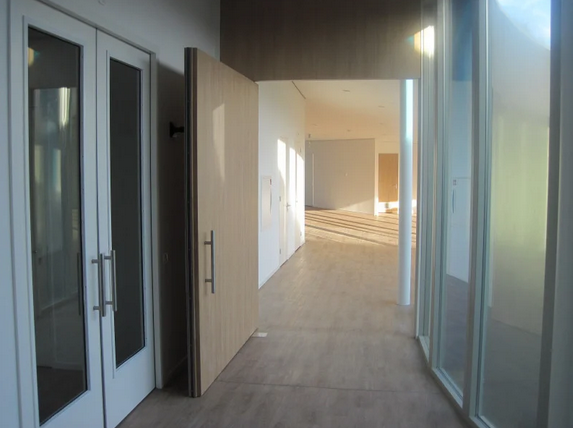

På Haarlemmermeer-krematoriet nära Amsterdam ville de installera extra stora dörrar (ca 2700 × 2200 mm och 160 kg) utan synliga karmar. För detta använde de svängdörrar med förskjuten svängpunkt – tekniskt utmanande och problematiskt för många stängningssystem.

Golvfjädern WAB 180 stänger däremot dessa dörrar tillförlitligt och är praktiskt taget osynlig. Detta möjliggör den ideala kombinationen av arkitektonisk öppenhet med kraven på säkerhet och brandskydd, eftersom dörrarna stängs i jämnhöjd med väggen.

WAB 180 i designapplikationer: en dold lösning för tunga specialdörrar

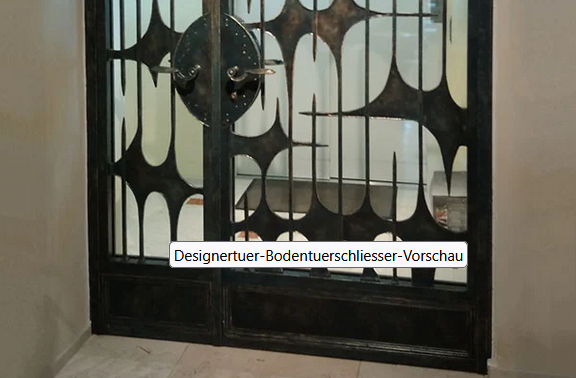

För en handgjord smidesjärnsdörr med skottsäkert glas i Schweiz var estetik högsta prioritet: alla funktionella komponenter skulle förbli osynliga. Dörren väger dock cirka 350 kg, vilket innebär en extremt hög risk om den slår igen okontrollerat.

Med golvfjädern WAB 180 stängs dörren inte bara säkert – den individuellt justerbara stängningshastigheten säkerställer en smidig och kontrollerad rörelse. Samtidigt förblir dörrstängaren helt dold, vilket ytterligare framhäver den individuella designen.

Fördelarna med golvfjädern WAB 180 i korthet

• Tillverkad i Tyskland
  En pålitlig och högkvalitativ produkt tillverkad i vår egen produktionsanläggning i Berlin

• Hög lastkapacitet
  Lämplig för dörrvikter upp till 600 kg
• Dold installation
  Dörrstängaren är helt infälld i golvet och därmed praktiskt taget osynlig
• Justerbar stängningshastighet
  Hastigheten kan anpassas perfekt till respektive dörrs krav
• Helt oljefylld insida
  Tillförlitlig stängning i alla situationer

Har du ett projekt med liknande krav?

Oavsett om det gäller en exklusiv nybyggnation, en tung port med höga krav eller en renovering i en historisk byggnad, gör WAB 180 det möjligt att implementera även de mest ovanliga portlösningarna med teknisk tillförlitlighet och imponerande design. Och vi på DICTATOR hjälper dig gärna att utveckla den perfekta lösningen för ditt projekt. Kontakta oss bara!

Renrum – Dörrkontroll

Ett klassiskt Renrum behöver interlocksystem med slussar för att skydda den kontrollerade miljön från kontaminering. Ett renrum är en kontrollerad miljö där man håller mängden partiklar, som damm, bakterier och kemiska ångor, extremt låg. Man använder renrum inom områden där även små föroreningar kan orsaka problem, till exempel inom läkemedelsproduktion, elektronik och forskning. Avancerade filter renar luften noggrant för att minimera alla former av föroreningar.

Hur fungerar en materialsluss?
En materialsluss är en passage som används för att flytta material mellan två områden med olika krav på t.ex. renhet, tryck eller säkerhet (vanligt i laboratorier, sjukhus eller industri).
Slussen har två dörrar (en på varje sida).
Bara en dörr kan vara öppen åt gången (för att undvika att luft eller föroreningar blandas).
Material placeras i slussen och första dörren stängs. Ofta sker en reningsprocess (t.ex. luftspolning, UV-ljus eller desinfektion). Sedan öppnas den andra dörren och materialet tas ut på den andra sidan.
Genomräckningsskåp är framtagen för kontrollerad införsel av material till kontrollerade miljöer med höga krav på renhet och hygien.

Hur fungerar en personalsluss?
En personalsluss kontrollerar och säkerställer hygien och säkerhet när personal rör sig mellan olika zoner, till exempel i laboratorier, livsmedelsproduktion eller vårdmiljöer.
Ingång till slussen
Personalen går in från en “oren” sida, ofta med privata kläder eller ytterkläder.
Avklädning
Man tar av sig ytterkläder, smycken och ibland skor. Detta minskar risken att föra in smuts eller mikroorganismer.
Handhygien
Händerna tvättas och/eller desinficeras noggrant.
Påklädning (ren zon)
Man tar på sig arbetskläder eller skyddsutrustning
Passage till ren zon
När man är korrekt ombytt går man vidare in i det kontrollerade området.

Vad vårt interlocksystem – dörrkontrollsystem gör:

Förhindrar samtidig öppning av dörrar → minskar luftläckage och partikelintrång.
Kontrollerar luftflödet → bevarar rätt tryckskillnader mellan rum.
Säker överföring av material → En passbox möjliggör säker överföring av material genom att personal kan flytta varor in och ut utan att gå in i rummet.
Minskar risk för mänsklig påverkan → färre personer som rör sig i renrummet ger lägre partikelhalt.

Sammanfattning:

Interlock + passbox hjälper till att upprätthålla renhetsklass och stabila miljöförhållanden i renrummet.

Vår kund – Ad medical

AD MediCal är ett rikstäckande företag inom produktområdet medicinteknisk utrustning.
De erbjuder en unik kombination med försäljning av produkter och tjänster, som tillsammans utgör kärnan i steriliserings- och desinfektionsarbete. AD MediCals kunder finns inom hela vårdsektorn samt inom industrin.

Vår Kund – Cenova

Om cenova: Cenova en komplett kontraktstillverkare som erbjuder hela kedjan från utveckling via industrialisering och montering till distribution av produkter tillverkade i ISO-klassade renrum. De jobbar för hög kvalitet och robusta produkter. Deras kunder finns både i Sverige och på den internationella marknaden. Kunderna är allt från små innovationsbolag till stora multinationella koncerner.

Vår kund – Thor

Thor är ett rederi baserat i Färöarna, etablerat 1994 och med verksamhet över hela världen. Företaget började inom fiskeindustrin men har sedan slutet av 1990-talet specialiserat sig på offshore-segmentet, där de levererar support-, eskort- och guardfartyg till olje-, kabel- och seismikindustrin.

Idag driver Thor en modern flotta av specialbyggda offshorefartyg

Fartygen är designade för avancerade offshoreoperationer och kännetecknas av hög teknisk standard, säkerhetsfokus och global operativ kapacitet.

Problemet

Ombord på fartygen finns flera luckor som används frekvent i det dagliga arbetet.

Företaget upplevde problem med sina tidigare gasfjädrar som hade bristande kvalitet och dålig funktion.

Gasfjädrarna tappade kraft, fungerade ojämnt och klarade inte den krävande marina miljön. Resultatet blev luckor som inte öppnades eller hölls öppna på ett säkert sätt, vilket skapade både praktiska problem och säkerhetsrisker för besättningen.

Lösningen

På grund av de återkommande problemen tog företaget kontakt med DICTATOR, efter att ha hittat information om våra lösningar via vår gasfjädersida.

Thor visade stort intresse för våra högkvalitativa industriella gasfjädrar, särskilt lösningar anpassade för krävande miljöer.

En särskild utmaning i projektet var att ingen av luckorna på båtarna var identiska. Varje lucka hade olika dimensioner, vikt och öppningsvinkel. Varpå DICTATOR utvecklade en kundanpassad lösning där varje gasfjäder dimensionerades efter respektive luckas behov.

Resultatet blev skräddarsydda Syrafast gasfjädrar i rostfritt stål AISI 316, särskilt anpassade för marin miljö. Den nya lösningen gav pålitlig funktion, längre livslängd och hög kvalitet för samtliga luckor ombord.

Resultat

Den nya lösningen gav tydliga förbättringar:

• Avsevärt reducerad öppningskraft
• Betydligt bättre ergonomi för besättningen ombord
• Säker och kontrollerad öppning – även underifrån
• Ökad driftsäkerhet i krävande miljö
• Minskad belastning och risk vid daglig användning
